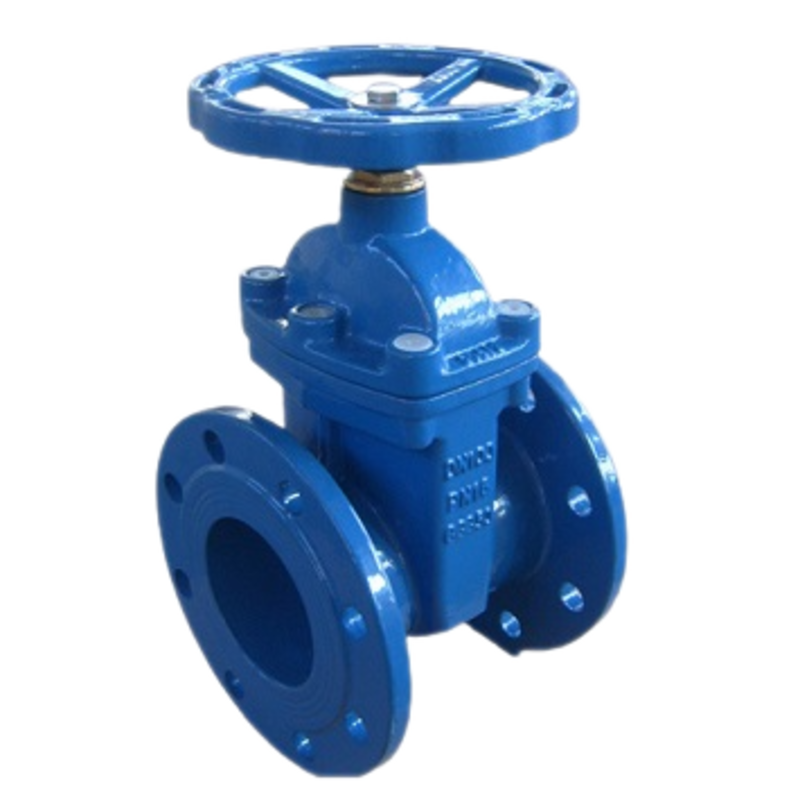

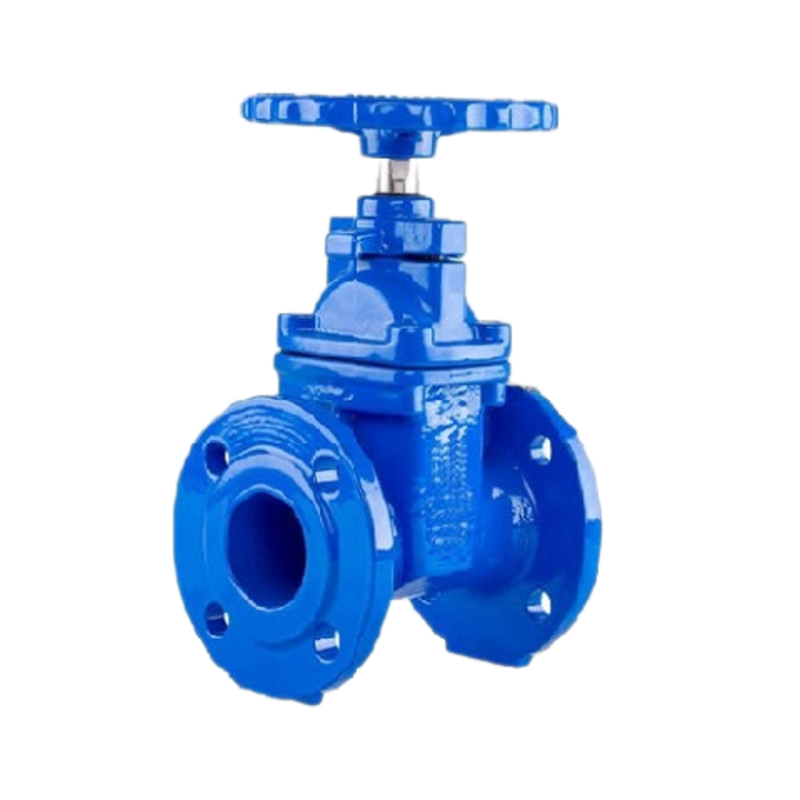

Van Cổng

THÔNG SỐ KỸ THUẬT VAN CỔNG

• Kích thước : DN15 – DN1200
• Áp lực làm việc : PN10 – PN40 (hoặc ANSI Class 150 – 600)
• Nhiệt độ làm việc : -10°C đến 425°C (tùy vật liệu)
• Vật liệu thân : Gang, thép, inox, đồng
• Vật liệu ty van : Thép không gỉ, thép hợp kim
• Kiểu kết nối : Mặt bích, ren, hàn
• Tiêu chuẩn : API 600, DIN, BS
• Ứng dụng : Hệ thống nước, dầu, hơi, PCCC, hóa chất,…
• Chức năng : Đóng/mở điều tiết dòng chảy

THÔNG TIN VỀ VAN CỔNG

Van cổng hay còn gọi van cửa hay van chặn là thiết bị được sử dụng để điều chỉ và đóng mở dòng chảy trong các hệ thống công nghiệp có áp lực cao nhờ hoạt động lên xuống của cánh van. Khi mở cánh van sẽ nâng lên tạo khoảng trống cho chất lỏng đi qua, khi đóng cánh van sẽ được hạ xuống và bịt kín đường ống không cho dòng chảy đi qua.

Cấu tạo van cổng chủ yếu gồm các bộ phận chính như:

• Thân van: là bộ phận bên ngoài của van giúp kết nối với đường ống hệ thống, thân van được sản xuất với đa dạng các loại vật liệu khác nhau để tăng độ phù hợp trong những mỗi trường khác nhau.
• Đĩa van (cánh van): Là bộ phận kết nối với trục van, nhận nhiệm vụ đóng mở, chặn dòng chảy khi nhận được tác động bộ từ bộ truyền động.
• Trục van: Bộ phận dạng trụ dài kết nối giữa bộ truyền động và đĩa van, thường được chế tạo từ những vật liệu có độ cứng cao.
• Bộ phận truyền động: Là bộ phận điều khiển hoạt động của van, thường có dạng như vô lăng và được kết nối với trục van, khi quay tác động đến đĩa van làm cho đĩa van di chuyển lên hoặc xuống tuy theo chiều quay.
• Gioăng làm kín: Bộ phận làm kín ngăn chặn sự rò rỉ giữa các liên kết van.

Van cổng hoạt động dựa trên 3 quy trình chính là mở van, tiêt lưu và đóng van.

• Khi mở van quay bộ truyền động theo ngược chiều kim đồng hồ làm cho trục van sẽ quay, kéo theo sự duy chuyển đĩa van cho đến khi đĩa van không còn cảng trở dòng chảy.
• Khi tiết lưu chỉ cần quay bộ truyền động để điều chỉnh đĩa van phù hợp tạo nên độ mạnh yếu của dòng chảy
• Khi đóng van quay ngược chiều mở van để đĩa van di chuyển xuống và chặn toàn bộ dòng chảy chất lỏng.

Van cổng ngày nay được sử dụng rất rộng rải trong những hệ thống công nghiệp, đáp ứng mạnh mẻ các nhu cầu về sử dụng, kiểm soát dòng chảy trong các lĩnh vực công nghiệp dầu khí, sản xuất thục phẩm, đồ uống, dược phẩm, sử dụng trong các hệ thống xử lý nước, hệ thống hàng hải, thủy lợi,…Tùy vào mỗi chất liệu sản xuất của van mà có thể hoạt động được trong những môi trường phù hợp, yêu cầu, điều kiện hoạt động cao và khắc nghiệt.

Một số ưu điểm của van cổng.

• Thiết kế hiện đại, gọn gàng dễ lắp đặt, vận hành, bảo trì.
• Vật liệu đa dạng, đáp ứng nhiều yêu cầu.
• Được phủ Epoxy chống ăn mòn, có tuổi thọ cao.
• An toàn khi sử dụng
• Vận hành dễ dàng.

Hiện nay van cổng được chia làm là hoạt động bằng tay và hoạt động theo thiết kế và bộ điều khiển truyền động như:

• Van tay quay
• Va vô lăng
• Van điều khiển khí nén
• Van điều khiển điện.
